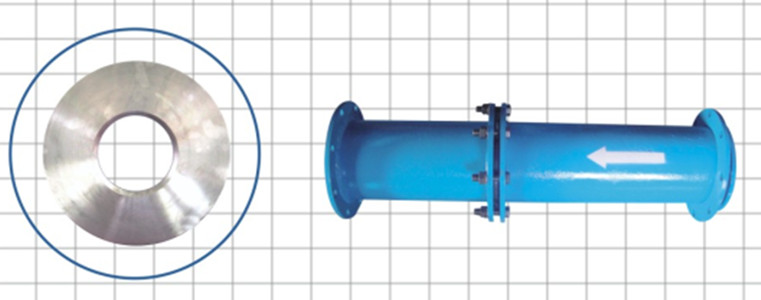

孔板流量计的结构还蛮多，内部主要的描述：
主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。
顺带再说一个节流件的加工形成：它是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
孔板流量计建议安装有要求：
1、在抽放瓦斯管路中安装孔板时，孔板的孔口与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥10D,下游（出流体端）管道直线长度≤5D。
4、要经常清理孔板前后的积水和污物，孔板流量计中孔板锈蚀要更换。
5、抽放瓦斯量有较大变化时，孔板流量计的大小应根据流量大小更换相应的孔板。
