TP型制动器的安装要求
1、盘式制动器的油管、盘形闸油缸及油道、活塞等应洁净，表面不得存在碰伤等。
2、检查闸盘端面偏摆量，其值不得大于实质图纸要求。
3、同一个盘式制动器的支座两侧面与制动盘的制动面距离的偏差H不得大于0.5mm，制动器支座两侧面与制动盘的制动面不平行度不得大于0.2mm
4、各盘式制动器的制动油缸对称中心线平面与主轴轴线应在同一水平面内，其偏差2不得大于3毫米。
5、在闸瓦与制动盘全接触的情况下，实际的平均摩擦半径R实不得小于设计的平均摩擦半径R。
6、制动器制作与制动盘外缘的间隙C不得小于5毫米。
盘型制动器的规格参数
额定正压力KN 25 40 60 63 65 80
油缸大工作压力 Mpa 5.2 6.5 6 6.5 6.5 7
活塞有效面积cm2 78.84 113 150.13 138.1 137 150.13
大闸瓦比压N/ cm2 71.23 80 84 80 84 106
设计摩擦系数 0.35 0.35
允许高摩擦温度℃ 210 210 210 210 210 210

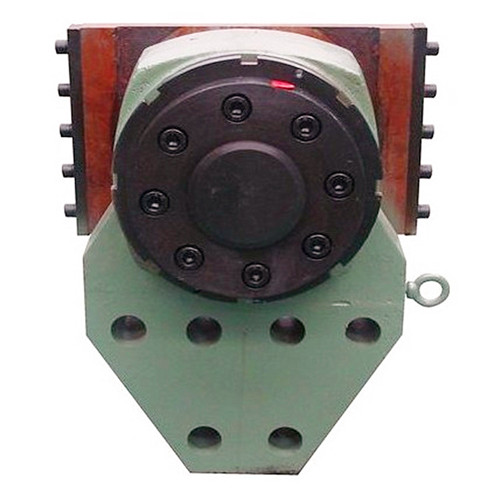

制动器的结构
鹤壁TP型煤矿用盘式制动器主要由制动块、压板、螺钉、弹簧垫圈、滑套、蝶形弹簧、接头、组合密封垫、支架、调节套、油缸、油缸盖等部件组成。这些部件的精密设计和选材确保了制动器的高可靠性。其结构紧凑，体积小，重量轻，便于安装和维护。同时，制动器采用常闭式结构，具有定车作用，能够在紧急情况下迅速制动，确保设备安全。
鹤壁博达的TP型盘式制动器是一款物美价廉、做工精细、焊缝平整、工艺流畅的好产品，凡博达的产品每台出厂都会做好检测，稳定性好，使用后期故障率低，欢迎您反馈您的购买体验，我们会紧跟步伐，踏实负责。
