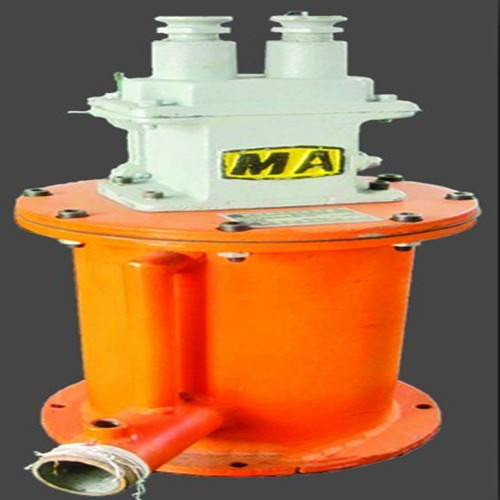

矿用断水保护装置的结构
此款产品由矿用隔爆开关、托盘、侧导向杆、中心导向杆、外筒、放水阀、导向座、浮漂、进水阀等组成。
断水保护装置用于抽放管路等管道上实行缺水自动断电的保护装置。本断水保护装置主要用于煤矿瓦斯抽放泵的断水保护，由矿用隔爆开关和水箱组成。当瓦斯抽放泵的供水正常时水箱中的浮子浮起，断水保护装置，矿用微动隔爆开关的隔爆微动开关闭合，瓦斯抽放泵工作；当循环供水不正常时水箱中的浮子落下，隔爆微动开关打开，瓦斯抽放泵停止工作。由此，实现断水保护。
瓦斯管路断水保护装置的工作原理
通过两个电极检取水阻的变化，并提供相应的电信号，经二极管送至开关电路中，由开关电路控制执行机构，并发出声光报警。本实用新型的特点断水保护装置是在发生断水故障时能快速切断运行设备的工作电源，保护设备不受损坏，延长了设备的使用寿命。该断水保护装置电路结构简单、体积小，性能可靠，全自动控制使用方便。
产品的规格参数
型号：KBW
规格：270*450
额定电压：60V以下
额定电流：5A
隔爆等级:D1
引入电缆外径：φ10~13
重量：30kg
如需了解更多KBW型断水保护装置产品细节、安装方案或定制需求，可随时联系我们，我们会用心为您提供一对一的解决方案与优惠的报价。
